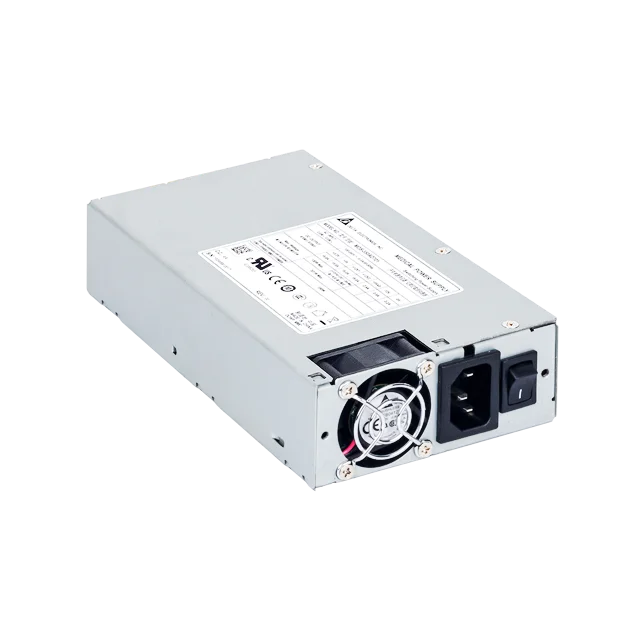

MDS-350AD701

Enclosed

MDS ATX 系列

MDS-350AD701

输出电压

12V,12V,5V,3.3V,5V,-5V,-12V

输出功率

350W

输出电流

8A,9A,1.25A,8A,8A,0.25A,0.1A

输入电压范围

90-264Vac

尺寸 (L x W x H)

194 x 100 x 40.5 mm

7.64” x 3.94” x 1.59”

重量

1.20 kg (2.65 lb)

亮点与特色
  • ATX 12V standard function & form factor
  • IEC60601-1 (Medical) & IEC 62368-1 (ITE) approvals
  • Suitable for type BF patient access applications
  • Built-in active PFC
  • Maximum output power of 350 watts
  • Compliant with IEC 60601-1-2 4th Ed. requirements
Tags
ATX power supply
应用领域


MDS-350AD701
MDS-350AD701

Enclosed

MDS ATX 系列

MDS-350AD701

亮点与特色
  • ATX 12V standard function & form factor
  • IEC60601-1 (Medical) & IEC 62368-1 (ITE) approvals
  • Suitable for type BF patient access applications
  • Built-in active PFC
  • Maximum output power of 350 watts
  • Compliant with IEC 60601-1-2 4th Ed. requirements
输出电压

12V,12V,5V,3.3V,5V,-5V,-12V

输出功率

350W

输出电流

8A,9A,1.25A,8A,8A,0.25A,0.1A

输入电压范围

90-264Vac

尺寸

194 x 100 x 40.5 mm

7.64” x 3.94” x 1.59”

重量

1.20 kg (2.65 lb)

应用领域
Tags
ATX power supply

资源下载

资源下载

Datasheet

Uploaded on 08-Dec-2023


Uploaded on 25-Dec-2023

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 09-Oct-2023

CE

Uploaded on 22-Apr-2020

CE & UKCA

Uploaded on 03-Nov-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 29-May-2024

TSCA

Uploaded on 15-Nov-2023

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

输出电流
8A,9A,1.25A,8A,8A,0.25A,0.1A
输出电压
12V,12V,5V,3.3V,5V,-5V,-12V
输出电压范围
输出电压调整范围
-
输出功率
350W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
±0.5%
负载调整率
±10% (max.)
纹波电压
-
开机时间
1000ms @ 115 Vac
保持时间
17ms @ 115 Vac / 60Hz
动态回应
± 10% @ 50-100% load
电容性负载启动
-
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
20ms (max.)
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240Vac
输入电压范围
90-264Vac
最大输入电压
-
额定输入频率
50-60Hz
输入频率范围
额定直流输入电压
直流输入电压范围
-
输入电流
6A
输入功率（待机模式）
-
100% 负载效率
82% @ 115Vac/60Hz
85% @ 230Vac/50Hz
涌入电流
No damage, cold start
充电时间
-
功率因数
0.90 min @ 115V & 230V
漏电流
-
额定电流
-
谐波失真总量
-
功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
SECC (Steel, Electrogalvanized, Cold Rolled, Coil)
指示灯
-
冷却方式
Forced Cooling
输入端
-
输出端
-
信号端
-
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
-
保护结构
-
端子台
-
重量
1.20 kg (2.65 lb)
尺寸
194 x 100 x 40.5 mm
7.64” x 3.94” x 1.59”
振动测试（运行状态）
5-500Hz, 2Grms, 15 minute for each three axis
防震测试（运行状态）
50G, 11ms, 3 shocks for each direction
运行温度
0°C to +50°C
储存温度
-40°C to +85°C
功率降级
-
运行湿度
5-95% RH (Non-Condensing)
防震测试（非运行状态）
50G, 11ms, 3 shocks for each direction
振动测试（非运行状态）
-
储藏湿度
-
运行高度
5,000 meters (16,400 feet)
污染程度
-
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
For +3.3V output, Maximum voltage < 4.8V
For +5V output, Maximum voltage < 7V
For +12V1 & +12V2 outputs, Maximum voltage < 16V
Protection Method: Latch Mode
For +5Vsb output, Maximum voltage < 10V
Protection Method: Latch Mode
超负载/过电保护
For +3.3V output, Maximum current < 25A
For +5V output, Maximum current < 25A
For +12V1/+12V2 output, Maximum current < 25A
Protection Method: Latch Mode
For +5Vsb output, Maximum current < 5A
Protection Method: Auto-recovery Mode
过热保护
Protection Method: Latch Mode
短路保护
+3.3V, +5V, +12V1 and +12V2, Protection Method: Latch Mode +5Vsb,
Protection Method: Auto-recovery
极性反接保护
-
防护等级
-
防震保护
-
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
500 K hrs based on Telecordia SR-332
预计最长使用寿命
26,280 hrs
Safety Certificate
-
电气安全
IEC60950-1 (Ed.2,2005) & IEC 62368-1 CB report
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015
医疗安全
IEC 60601-1
EN60601-1
CAN/CSA-C22.2 No. 60601-1
ANSI/AAMI ES60601-1
电隔离
Input to Output (2XMOPP): 4000 Vac
Input to/Ground(1XMOPP): 1500 Vac
Output to/Ground (1XMOPP): 1500 Vac (Type BF application rated)
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016
and Electromagnetic Compatibility Regulations 2016
Medical Devices Regulations 2002(UK MDR 2002)
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
EN/BS EN 55011 & Compliant with EN/BS EN 55032, FCC Title 47:Class B
抗扰度
-
谐波电流排放
IEC61000-3-2: Meet Class D limit
电压波动和闪变
IEC61000-3-3
ESD 抗扰度
IEC61000-4-2
辐射抗扰度
IEC61000-4-3
IEC60601-1-2
EFT
IEC61000-4-4
电涌
IEC61000-4-5
传导抗扰度
IEC61000-4-6
磁场
IEC61000-4-8
电压骤降
IEC60601-1-2
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
