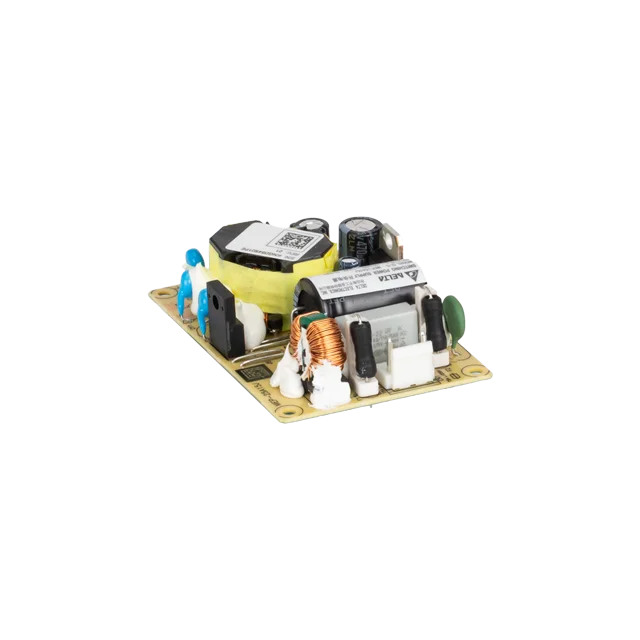

PJT-24V40WBAA

Open Frame

PJT 系列

PJT-24V40WBAA

输出电压

24V

输出功率

40W

输出电流

1.66A

输入电压范围

90-264Vac

尺寸 (L x W x H)

76.2 x 50.8 x 22.9 mm

3.00” x 2.00” x 0.90”

重量

0.08 kg (0.18 lb)

亮点与特色
  • 全球通用交流输入电压
  • 标准工业尺寸 2” x 3”
  • 低接地漏泄电流 < 0.1mA
  • 对流冷却运行温度范围 -10°C 至 +70°C
  • MTBF > 700,000 小时，Telcordia SR-332 标准
  • 多种连接器选项


Model Description
PJT-24V40WBAC JWT connector
PJT-24V40WBAB Molex connector
应用领域


PJT-24V40WBAA
PJT-24V40WBAA

Open Frame

PJT 系列

PJT-24V40WBAA

亮点与特色
  • 全球通用交流输入电压
  • 标准工业尺寸 2” x 3”
  • 低接地漏泄电流 < 0.1mA
  • 对流冷却运行温度范围 -10°C 至 +70°C
  • MTBF > 700,000 小时，Telcordia SR-332 标准
  • 多种连接器选项


输出电压

24V

输出功率

40W

输出电流

1.66A

输入电压范围

90-264Vac

尺寸

76.2 x 50.8 x 22.9 mm

3.00” x 2.00” x 0.90”

重量

0.08 kg (0.18 lb)

应用领域
Model Description
PJT-24V40WBAC JWT connector
PJT-24V40WBAB Molex connector

资源下载

资源下载

Datasheet

Uploaded on 10-Jan-2024


Uploaded on 10-Jan-2024

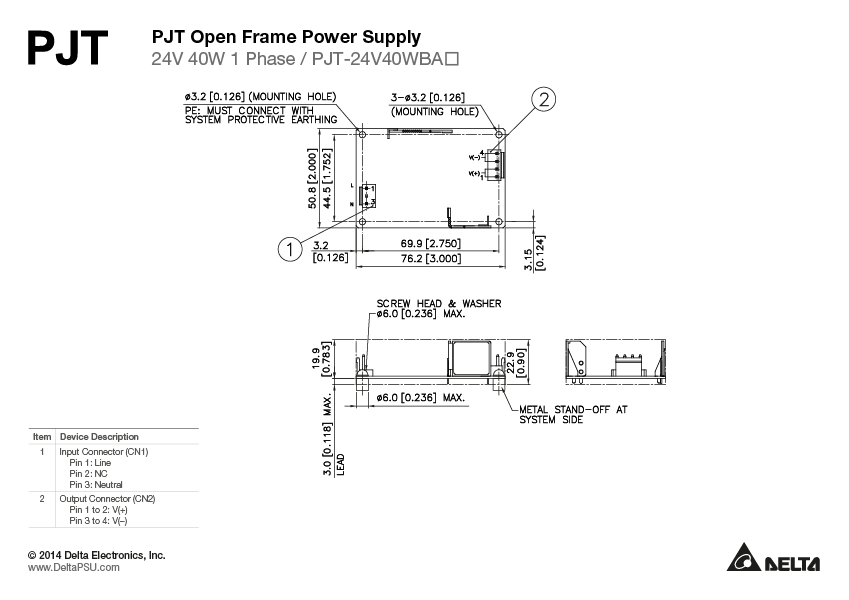

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 03-Dec-2020

CE & UKCA

Uploaded on 22-Jul-2021

REACH

Uploaded on 09-Oct-2025

RoHS

Uploaded on 29-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 03-Dec-2020

UL

Uploaded on 15-Dec-2020

Tech Specs

Tech Specs

输出电流
1.66A
输出电压
24V
输出电压范围
输出电压调整范围
-
输出功率
40W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
± 0.5% @ 115Vac & 230Vac
负载调整率
± 1.0% @ 115Vac & 230Vac
纹波电压
< 240mVpp
开机时间
2800ms typ. @ 115Vac, 1100ms typ. @ 230Vac
保持时间
18ms typ. @ 115Vac(100% load)
90ms typ. @ 230Vac(100% load)
动态回应
± 5% @ 50-100% load
(Slew Rate: 0.1A/µS)
电容性负载启动
2,000uF Max
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
-
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
-
峰值功率持续时间
-
峰值功率回复时间
-
额定输入电压
100-240Vac
输入电压范围
90-264Vac
最大输入电压
-
额定输入频率
50-60Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
-
输入电流
< 0.85A typ.@115Vac
输入功率（待机模式）
-
100% 负载效率
86.0% typ @ 115Vac, 87.0% typ. @ 230Vac
涌入电流
30A typ. @ 115Vac, 60A typ. @ 230Vac
充电时间
-
功率因数
-
漏电流
0.1mA @ 240Vac
额定电流
-
谐波失真总量
-
功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
-
指示灯
-
冷却方式
Convection
输入端
-
输出端
-
信号端
-
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
-
保护结构
-
端子台
-
重量
0.08 kg (0.18 lb)
尺寸
76.2 x 50.8 x 22.9 mm
3.00” x 2.00” x 0.90”
振动测试（运行状态）
-
防震测试（运行状态）
-
运行温度
-10°C to +70°C
储存温度
-40°C to +85°C
功率降级
> 50°C de-rate power by 2.5% / °C
运行湿度
10 to 95% RH (Non-Condensing)
防震测试（非运行状态）
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
振动测试（非运行状态）
-
储藏湿度
-
运行高度
-
污染程度
-
碰撞试验（运行状态）
-
过压类别
-
Corrosion
-
过压保护
26.4-36.0V, Latch Mode
超负载/过电保护
> 140% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
过热保护
Non-Latching (Auto-Recovery)
短路保护
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
极性反接保护
-
防护等级
-
防震保护
Class I with PE connection
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
-
输入欠压保护
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
预计最长使用寿命
-
Safety Certificate
-
电气安全
TUV Bauart: EN 60950-1/ EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1/ IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医疗安全
-
电隔离
Input to Output 3.0KVac
Input to Ground 2.0KVac
Output to Ground 0.5KVac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
-
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
CISPR 32, EN/BS EN 55032, FCC Title 47: Class B
抗扰度
EN/BS EN 55024
谐波电流排放
-
电压波动和闪变
IEC/EN/BS EN 61000-3-3
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
-
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
