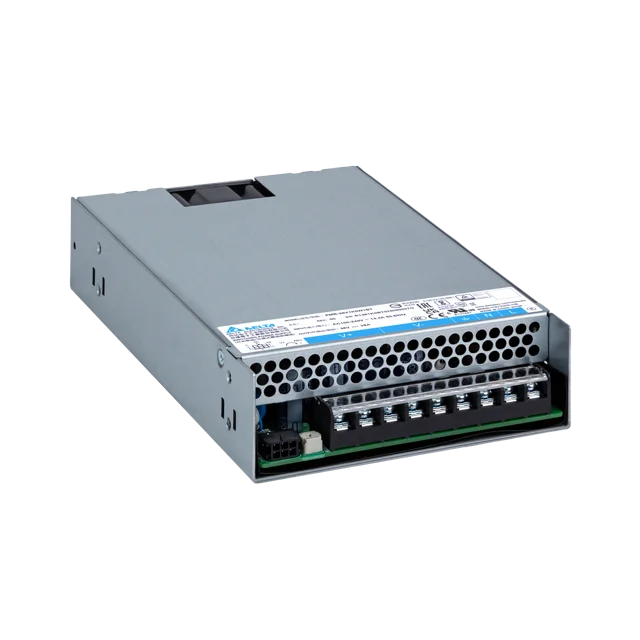

PMR-36V1K0W1BT

Panel Mount

PMR 系列

PMR-36V1K0W1BT

输出电压

36V

输出功率

1000W

输出电流

28A

输入电压范围

90-264 Vac

尺寸 (L x W x H)

225 x 124 x 41 mm

8.86” x 4.88” x 1.61”

重量

1.45 kg (3.20 lb)

亮点与特色
  • 全球通用 AC输入电压范围
  • 内置主动式PFC，符合谐波电流 IEC/EN 61000-3-2 Class A及Class D标准
  • 内建遥控开关及感应器
  • 低高度机身设计：41 mm
  • 通过IEC/EN 60335-1, IEC/EN 61558-1 及 IEC/EN 61558-2-16 家用电器认证
  • -40°C 至 +70°C宽范围运行温度
应用领域
PMR-36V1K0W1BT
PMR-36V1K0W1BT

Panel Mount

PMR 系列

PMR-36V1K0W1BT

亮点与特色
  • 全球通用 AC输入电压范围
  • 内置主动式PFC，符合谐波电流 IEC/EN 61000-3-2 Class A及Class D标准
  • 内建遥控开关及感应器
  • 低高度机身设计：41 mm
  • 通过IEC/EN 60335-1, IEC/EN 61558-1 及 IEC/EN 61558-2-16 家用电器认证
  • -40°C 至 +70°C宽范围运行温度
输出电压

36V

输出功率

1000W

输出电流

28A

输入电压范围

90-264 Vac

尺寸

225 x 124 x 41 mm

8.86” x 4.88” x 1.61”

重量

1.45 kg (3.20 lb)

应用领域

资源下载

资源下载

Datasheet

Uploaded on 02-Oct-2025


Uploaded on 08-Oct-2025

Mechanical Drawing

Uploaded on 18-Sep-2025

.DXF

Uploaded on 18-Sep-2025

.STP

Uploaded on 18-Sep-2025

BIS

Uploaded on 03-Oct-2025

BSMI

Uploaded on 03-Oct-2025

CB

Uploaded on 03-Oct-2025

CE

Uploaded on 03-Oct-2025

CQC

Uploaded on 03-Oct-2025

EAC

Uploaded on 03-Oct-2025

KC

Uploaded on 03-Oct-2025

REACH

Uploaded on 09-Oct-2025

RoHS

Uploaded on 08-Oct-2025

TUV

Uploaded on 03-Oct-2025

UKCA

Uploaded on 03-Oct-2025

UL

Uploaded on 03-Oct-2025

Tech Specs

Tech Specs

输出电流
28A
输出电压
36V
输出电压范围
输出电压调整范围
32.4-39.6 Vdc
输出功率
1000W
输出电流调整范围
最大输出电压
缓冲时间
-
线电压调整率
± 0.5% typ. @ 115 Vac & 230 Vac
负载调整率
±0.5% typ.
纹波电压
< 250 mVpp @ 0°C to 70°C
750 mVpp typ. @ -30°C to 0°C
开机时间
500 ms typ. @ 115 Vac & 230 Vac
保持时间
16 ms typ. @ 115 Vac & 230 Vac
动态回应
± 10% @ 115 & 230 Vac input, 10-100% load
(Slew Rate: 2.5 A/μS, 50% duty cycle @ 5 Hz & 10 KHz)
电容性负载启动
6,000 µF Max
摇控开/关
-
保护设备
-
输入输出间电压骤降
-
残留波纹/PARD (20MHz)
-
残留波纹
-
最大功率
1008 W
波纹与噪音
-
CC 型号 LED系统电压范围
-
升压时间
50 ms typ. @ 115 Vac & 230 Vac
峰值功率持续时间
-
峰值功率回复时间
-
峰值功率
-
额定输入电压
100-240 Vac
输入电压范围
90-264 Vac
最大输入电压
-
额定输入频率
50-60 Hz
输入频率范围
47-63Hz
额定直流输入电压
直流输入电压范围
127-375 Vdc
输入电流
10.1 A typ. @ 115 Vac, 3.5 A typ. @ 230 Vac
输入功率（待机模式）
1.5 W typ. @ 230 Vac
100% 负载效率
93.0% typ. @ 230 Vac
涌入电流
45 A typ. @ 230 Vac
充电时间
-
功率因数
> 0.96 @ 115 Vac & 230 Vac
漏电流
< 0.15 mA typ. @ 240 Vac, measured at 264 Vac / 50 Hz
额定电流
-
谐波失真总量
-
功率损耗
-
效率 @ 10% 负载
-
底座 / 外壳上盖
SGCC / SGCC
指示灯
Green LED (DC OK)
冷却方式
Force Cooling
输入端
M3.5 x 9 Pins (Rated 300 V / 20 A)
输出端
M3.5 x 9 Pins (Rated 300 V / 20 A)
信号端
CN400
Signal Connector: CVILUX CP3506P1H00-NH
Mating connector: CVILUX CP3506S0010 or equivalent
声压级（SPL）
-
输入/输出端
-
信号
-
安装导轨
-
电线
AWG 14-10
保护结构
-
端子台
-
重量
1.45 kg (3.20 lb)
尺寸
225 x 124 x 41 mm
8.86” x 4.88” x 1.61”
振动测试（运行状态）
IEC 60068-2-6, Sine Wave: 10 Hz to 500 Hz @ 2G ; 10 min per cycle, 60 min for each axis (X,Y,Z)
防震测试（运行状态）
-
运行温度
-40°C to +70°C
储存温度
-40°C to +85°C
功率降级
> 50°C de-rate power by 2% / °C
< 100Vac de-rate power by 1% / V
(90% load @ 90 Vac)
运行湿度
20 to 90% (Non-Condensing)
防震测试（非运行状态）
IEC 60068-2-27, Half Sine Wave: 50 G for duration of 11 ms; 3 times per direction
振动测试（非运行状态）
-
储藏湿度
-
运行高度
0 to 5,000 Meters (0 to 16,400 ft)
污染程度
3
碰撞试验（运行状态）
-
过压类别
II (Meet EN 62477-1 OVC III with 2000 meters altitude)
Corrosion
-
噪音
-
过压保护
13.2 V - 16.8 V
SELV Output
Latch Mode
超负载/过电保护
150% of rated load current, Auto-recovery
Continuous current limit Mode (Vo > 80%)
过热保护
Auto-recovery
短路保护
Auto-Recovery, Non-Latching
(Auto-Recovery when the fault is removed)
极性反接保护
-
防护等级
-
防震保护
Class I with Protection Earth connection
输入端极性保护
-
电池极性保护
-
电池电压保护错误
-
深度放电保护
-
超负载保护
-
过电保护
-
内置保险丝
T20 A / 420 V
输入欠压保护
-
MTBF
> 700,000 hrs as per Telcordia SR-332
I/P: 230 Vac, O/P: 100% Load, Ta: 25°C)
预计最长使用寿命
10 years (230 Vac, 50% load @ 40°C)
Safety Certificate
-
电气安全
TUV Bauart: EN 62368-1, EN 60335-1
UL/cUL: UL 62368-1, and CAN/CSA C22.2 No. 62368-1
CB scheme: IEC 62368-1, IEC 60335-1, IEC/EN 61558-1/-2-16
EAC: TP TC 004/2011
BSMI: CNS 15598-1
CCC: GB4943.1-2022
BIS: IS 13252 (Part 1)
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医疗安全
-
电隔离
Input to Output: 4.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 1.25 KVac
工业控制设备
-
危险场所/ATEX
-
II 3 G ATEX 2014/34/EU
-
机器电气设备
-
用於电率安装的电气设备
-
安全特低电压
SELV
海事
-
材料与部件
-
隔离电阻
-
PE 电阻
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
国家地区证书
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
排放
(CE & RE)
CISPR 32, EN/BS EN 55032, KS C 9832, AS/NZS CISPR32 & Compliance to FCC Title 47, EN/BS EN 55014-1 , EN/BS 61000-6-3 , EN/BS EN 61000-6-4 : Class B
抗扰度
EN/BS EN 55035, KS C 9835, & Compliance to EN/ BS EN 55014-2 , EN/BS EN 61000-6- 1 , EN/BS EN 61000-6-2
谐波电流排放
IEC/EN/BS EN 61000-3-2, Class A
电压波动和闪变
IEC/EN/BS EN 61000-3-3
ESD 抗扰度
-
辐射抗扰度
-
EFT
-
电涌
-
传导抗扰度
-
磁场
-
电压骤降
-
通用用途之部件供电
-
额定电池电压
-
电池电压范围
-
电池容量
-
电池充电模式
-
充电电压结束
-
电池熔断器
-
电池放电电压范围
-
电池充电电流
-
Battery Current Consumption
-
放电电流
-
建议充电电压
-
